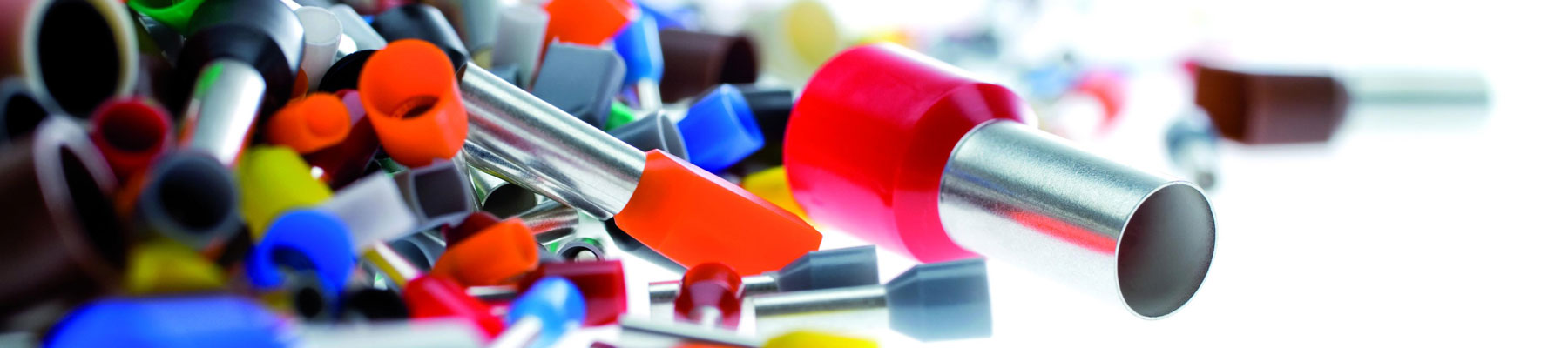

Aderendhülsen

Aderendhülsen sind Kupferrohre mit oder ohne isolierendem Kragen, die über dem abisolierten Ende eines elektrischen Kabels angebracht werden. Unsere Aderendhülsen sind in isolierter und nicht isolierter Ausführung erhältlich. Die Polypropylen-Isolierhülse erleichtert die Installation der Aderendhülsen und bietet zusätzlichen Schutz. Die Produkte werden regelmäßig mit Klemmleisten wie einem automatischen Leistungsschalter verwendet. WKK verkauft auch Sortimente mit isolierten Aderendhülsen und einer Crimpzange.

Was sind Aderendhülsen?

Eine Aderendhülse besteht aus einem kleinen verzinnten Kupferröhrchen mit oder ohne Isolierhülse aus Polypropylen. Das Produkt wird um ein Kabelende gelegt und gecrimpt. Eine Aderendhülse dient folgenden Zwecken:

• Eine zuverlässige elektrische Verbindung; alle Drahtlitzen leiten Strom (optimaler elektrischer Kontakt zwischen allen Kupferdrähten im Kern und dem Anschluss, an dem das Ende angebracht ist)
• Kein Abbrechen von Drahtlitzen. Dies ist besonders wichtig für dünne Drähte oder für Drähte, bei denen das Gehäuse regelmäßig entfernt wird
• Keine abstehenden Drahtlitzen, nachdem ein Draht in eine Klemme oder ein anderes Teil eingespannt wurde
• Kein Abbrechen der Drahtlitzen bei Biegung oder Spannung
• Keine unerwünschten Kontakte im Anschluss, wodurch Kurzschlüsse vermieden werden
• Einfacher Drahtvorschub, insbesondere für Drähte mit relativ geringer Dicke (z.B. 26 bis 18 AWG)



Eine Aderendhülse ist nicht dasselbe wie ein Kabelschuh. Kabelschuhe verbinden Kabel auf sichere Weise mit anderen Kabeln oder Geräten, um eine elektrische Verbindung zwischen bestimmten Kabelenden herzustellen. Aderendhülsen werden für Kabel verwendet, die Ihren endgültigen Anschlusspunkt erreichen (z.B. Klemmen). Daher ist eine Aderendhülse für einen optimalen elektrischen Kontakt bei Anwendungen geeignet, bei denen offene Drahtlitzen Probleme verursachen können.

Aderendhülsen werden beispielsweise in Schaltkästen, Schraub- und Federklemmen, Steuergeräten, Funktionseinheiten oder Reihen- und Klemmenanschlüssen verwendet.

Wie funktionieren Aderendhülsen?

Die Aderendhülse wird über das Ende eines abisolierten Kabels gelegt. Anschließend wird mithilfe einer Aderendhülsen Crimpzange (mit den richtigen Einstellungen), die Hülse auf das Kabel gecrimpt. Das Crimpwerkzeug presst das Röhrchen auf die Drähte. Anschließend können Sie das Endprodukt beispielsweise an einer Schraub- oder einer Federklemme befestigen.

Mit und ohne Isoliertrichter

WKK liefert nicht isolierte und isolierte Aderendhülsen. Isolierte Aderendhülsen enthalten eine Isolierhülse aus Polypropylen. Die Hülse hat mehrere Vorteile, wie das leichtere Einführen des Kabelendes. Die Hülse kann auch eine zusätzliche Isolierung zu stromführenden Teilen zu einem Endpunkts (Klemme) bieten, an dem der Leiter befestigt ist.

Die Entscheidung für isolierte oder nicht isolierte Aderendhülsen hängt von Ihrer spezifischen Anwendung ab. Wenn Sie nicht sicher sind, welcher Typ für Ihre Anwendung(en) geeignet ist, wenden Sie sich bitte an einen unserer Berater. Wir helfen Ihnen gerne weiter.

Sie wählen Zwillings-Aderendhülsen, wenn Sie mit zwei Kabelenden arbeiten, die Sie in einer Aderendhülse crimpen möchten. Zwillingshülsen enthalten eine Isolierhülse und sind daher isoliert.

Maße, Qualität und Farben

Aderendhülsen sind in vielen Größen erhältlich. Die Größen entsprechen bestimmten Farben innerhalb des Sortiments isolierter Aderendhülsen. WKK hat Aderendhülsen von 0,14 mm2 (26 AWG) bis 50 mm2 (1 AWG).

WKK legt großen Wert auf die Qualität seiner Produkte. Deshalb erfüllen unsere Aderendhülsen die Normen DIN 46228/1 oder DIN 46228/4.

Aderendhülsen Crimpwerkzeug und Sortimente

WKK liefert ein Crimpwerkzeug für Aderendhülsen und verschiedene Sortimente. Das Crimpwerkzeug eignet sich sowohl für nicht isolierte als auch für isolierte Endhülsen von 0,5 bis 2,5 mm2. Es werden zwei Sortimentsboxen angeboten: 400- und 900-teilig.
